| 产地 |
温州市
|
是否进口 |
否
|
电源相数 |
三相
|
| 额定功率 |
2000
|
防潮方式 |
密封式
|
冷却方式 |
油浸自冷式
|
| 冷却形式 |
干式
|
频率特性 |
中频
|
品牌 |
GNHG
|
| 绕组形式 |
三绕组
|
铁心形式 |
心式
|
铁心形状 |
环型
|
| 型号 |
SCB11
|

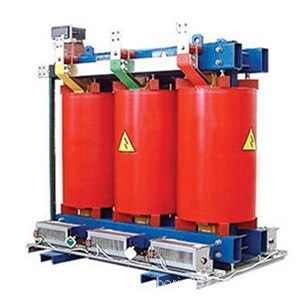

SGB10系列干式变压器功能特点：
SGB10系列是采用杜邦NOMEX纸为基础的绝缘系统，在变压器的整个使用寿命期间都保持极度佳的电气性能和机械性能。NOMEX不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年之后，线圈仍保持结构紧密，并且能够承受短路的压力。
高标准的安全性，无可燃性树脂，无有毒气体，不助燃，单位KVA的体积和重量减少，紧急过负载的能力增加，修理、维护方便，噪音低，对湿度、灰尘、污染不敏感，运行无局部放电及永无“龟裂”的可能，设计灵活，可按客户的要求设计制成所需要的任何规格。
二、适用场所：
最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：机场、地铁、发电厂、冶金、医院、高层、购物中心、居民密集区、石化、核电、核潜艇等重要场所。它是最理想的供配电设备。
三、适用环境：
a.海拔
海拔不超过1000m。
b.环境温度
最高气温+40℃
最高日平均气温+30℃
最高年平均气温+20℃
最低气温-30℃(适用于户外式变压器)
最低气温-5℃(适用于户内式变压器)
c.电源电压的波形
电源电压的波形似于正弦波。
d.多相电源电压的对称性
多相变压器所连接的电源电压应近似对称。
|
产品型号 |
空载损耗 W |
负载损耗 W |
空载电流 % |
短路阻抗 |
总重 KG |
轨迹及安装尺寸 |
外形尺寸 mm |
|
SCB/10(11)-50/10 |
270/240 |
990 |
1.9 |
4
|
390 |
660*550 |
1000*880*1030 |
|
SCB/10(11)-80/10 |
360/320 |
1370 |
1.8 |
570 |
660*550 |
1030*880*1060 |
|
|
SCB/10(11)-100/10 |
400/350 |
1570 |
1.6 |
630 |
660*550 |
1060*880*1090 |
|
|
SCB/10(11)-125/10 |
470/410 |
1800 |
1.5 |
815 |
660*550 |
1150*950*1140 |
|
|
SCB/10(11)-160/10 |
540/480 |
2120 |
1.4 |
860 |
660*580 |
1120*950*1140 |
|
|
SCB/10(11)-200/10 |
620/550 |
2520 |
1.4 |
1000 |
820*600 |
1140*950*1160 |
|
|
SCB/10(11)-250/10 |
720/630 |
2750 |
1.4 |
1150 |
820*600 |
1160*950*1180 |
|
|
SCB/10(1315/10 |
880/770 |
3460 |
1.2 |
1310 |
820*660 |
1060*1250*1390 |
|
|
SCB/10(11)-400/10 |
970/850 |
3980 |
1.2 |
1490 |
820*660 |
1100*1250*1390 |
|
|
SCB/10(11)-500/10 |
1160/1020 |
4870 |
1.2 |
1930 |
1070*660 |
1190*1350*1500 |
|
|
SCB/10(11)-630/10 |
1290/1130 |
5950 |
1 |
6 |
1970 |
1070*820 |
1430*1350*1500 |
|
SCB/10(11)-800/10 |
1520/1330 |
6950 |
1 |
2280 |
1070*820 |
1380*1450*1550 |
|
|
SCB/10(11)-1000/10 |
1760/1550 |
8120 |
0.8 |
2750 |
1070*820 |
1450*1500*1630 |
|
|
SCB/10(11)-1250/10 |
2080/1830 |
9690 |
0.8 |
3380 |
1070*820 |
1520*1500*1770 |
|
|
SCB/10(11)-1600/10 |
2440/2140 |
11730 |
0.8 |
3850 |
1070*1070 |
1620*1160*1250 |
|
|
SCB/10(11)-2000/10 |
3320/2900 |
14450 |
0.6 |
4500 |
1070*1070 |
1620*1500*1990 |
|
|
SCB/10(11)-2500/10 |
4000/3500 |
17170 |
0.6 |
5320 |
1070*1070 |
1720*1550*2040 |
四、生产标准：
1.GB1094.11—2007干式电力变压器
2.GB/T10228-2008干式电力变压器技术参数和要求
3.GB/T17211—1998干式电力变压器负载导则
4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
5.JB/T10008-2004 6~500KV级变压器声级
6.JB/T56009-1998干式变压器产品质量分等
