一、用途

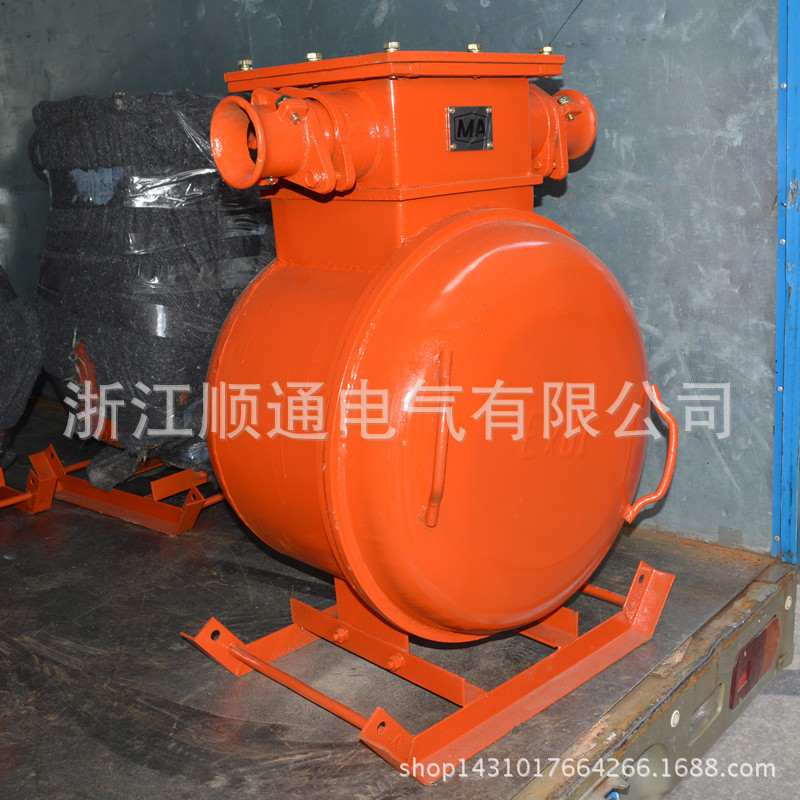

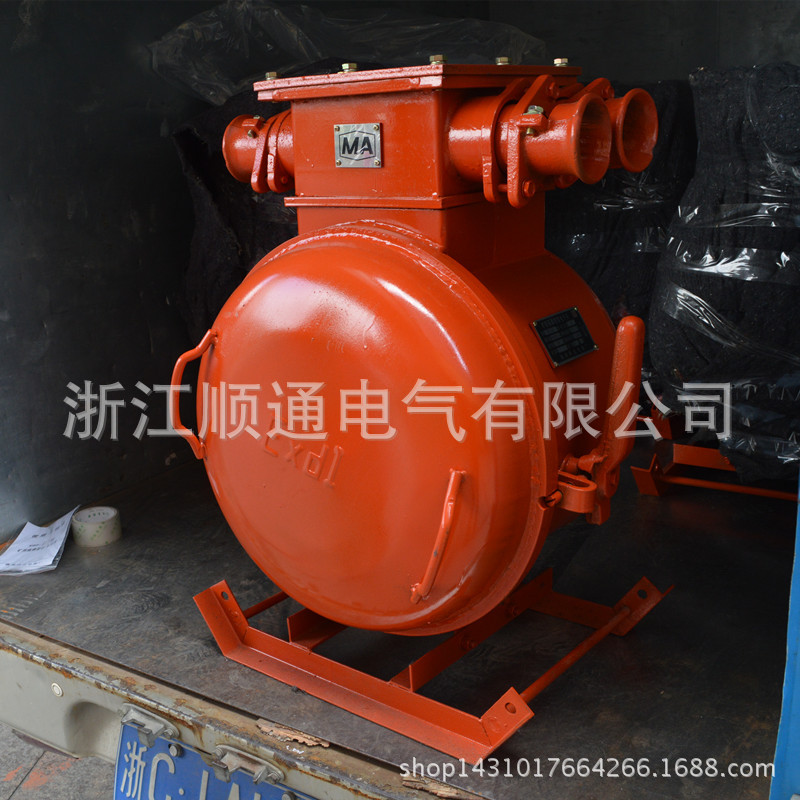

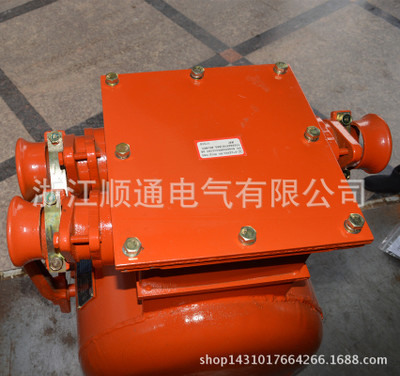

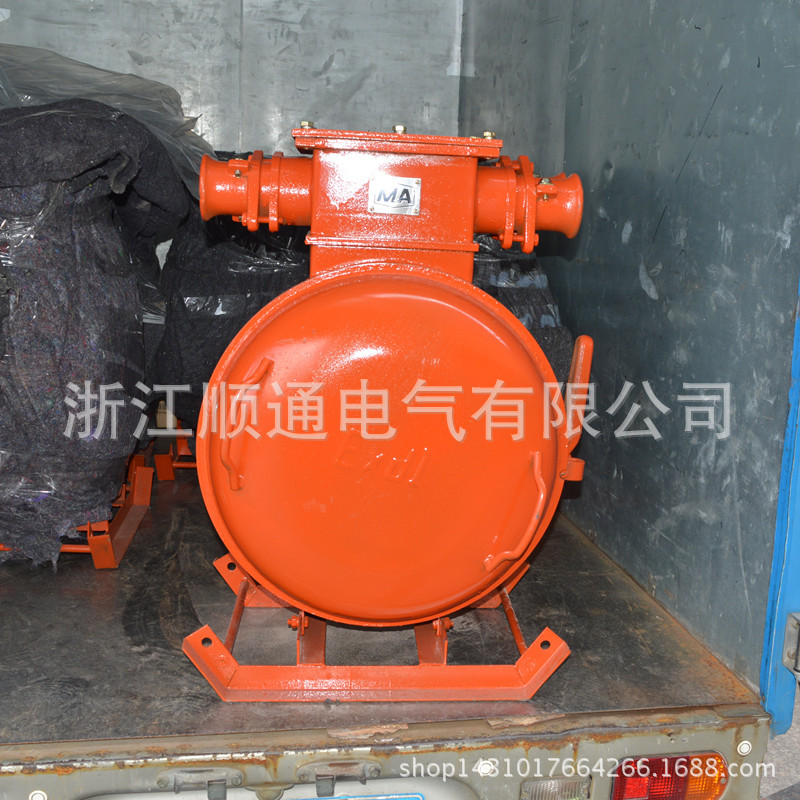

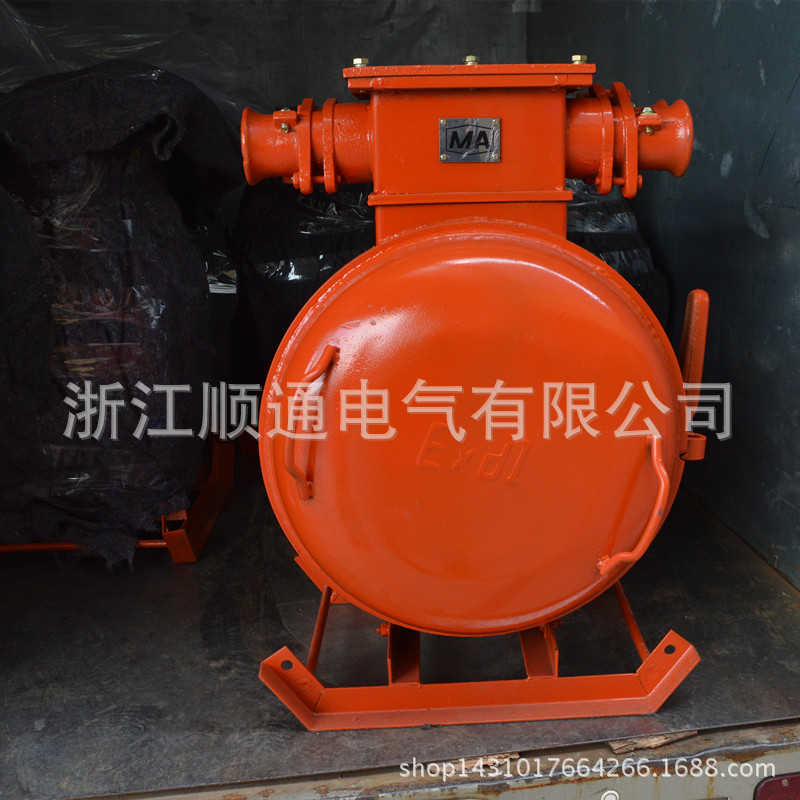

QBZ系列矿用隔爆型真空电磁起动器，适用于具有爆炸性气体混合物（甲烷）和煤尘的煤矿井下或工矿企业中，在交流50Hz、电压至1140V的电力系统中，作为就地或远距离控制矿用隔爆型三相鼠笼型异步电动机起动或停止之用，并可在并控电动机停电时换相，同时对电动机及有关电路进行保护。本系列起动器特别适用于要求频繁操作、重负荷的煤矿机械设备中，也适用于具有同类型爆炸性气体混合物的工矿企业中。

二、功能
◎起动器具有过载、短路、断相、漏电闭锁保护。
◎采用拨码、档位结合整定，可对额定电流进行修改整定。

三、技术参数
型号 额定电压V 额定电流A 当 η x COS Φ =0.75时控制电动机功率kW 控制回路电压V 极限分断能力A 引入电缆的外径Mm 重量Kg1140V660V380V 主回路 控制回路

QBZ-30/660(380) 380 / 660 30 - 25 15 36 2500 32～40 12～19 70
QBZ-60/660(380) 380 / 660 60 - 50 30 36 2500 32～40 12～19 70
QBZ-80/660(380) 380 / 660 80 - 65 40 36 2500 32～40 12～19 105
QBZ-120/660(380)380 / 660 120 -100 60 36 2500 42～51 12～19 120
QBZ-200/660(380)380 / 660 200-170 100 36 4500 42～51 12～19 140
QBZ-80/1140(660)660/1140 60 - 36 80 105 2500 42～51 12～19 145
QBZ-120/1140(660)660/1140 100 - 36 120 160 2500 42～51 12～19 145
QBZ-200/1140(660)660/1140 170 - 36 200 275 4500 42～51 12～19 145
