本公司秉持【诚信经营 利益共享 精细服务】的经营理念，

拥有一批经验丰富的专业技术人才，

并配备先进的生产设备和精密的检测仪器。

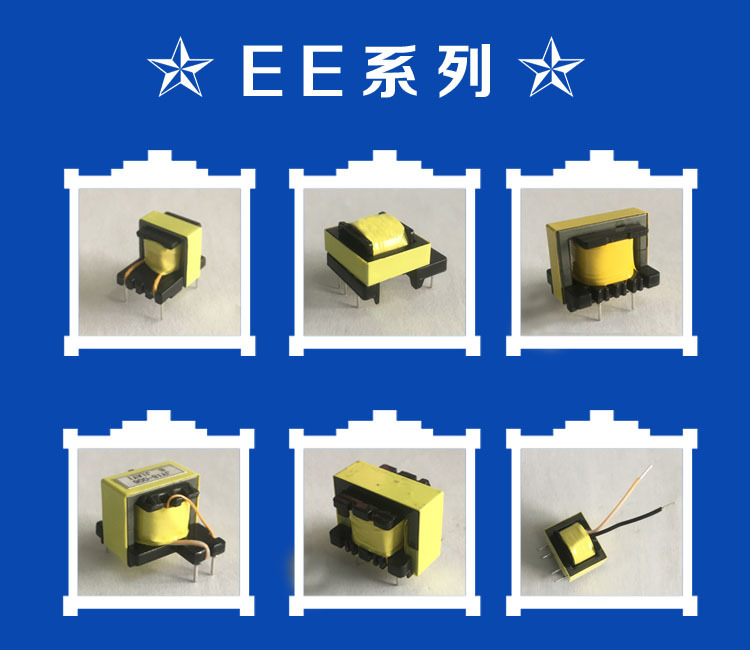

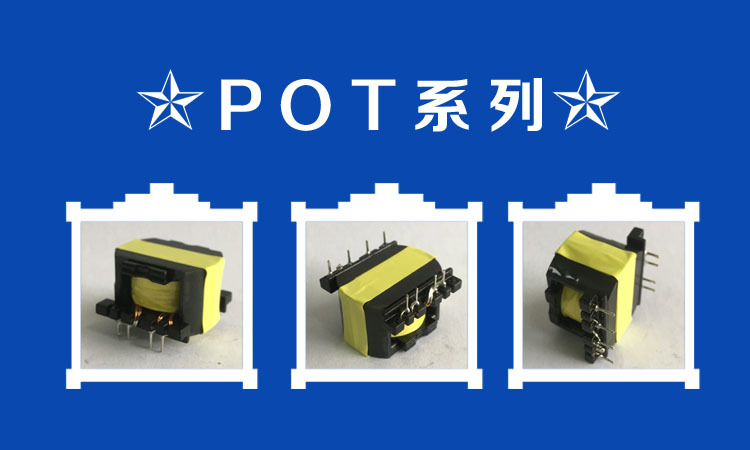

可根据客户要求设计制造各类高低频

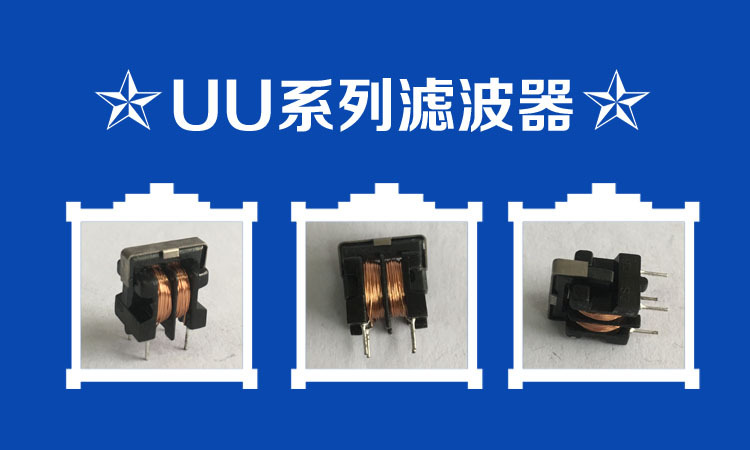

开关电源变压器、电感线圈、滤波器。

从而形成产品设计——样品制作——

产品制造——成品检验——包装运输一条龙服务。

诚招天下客商，期待与您携手共进！

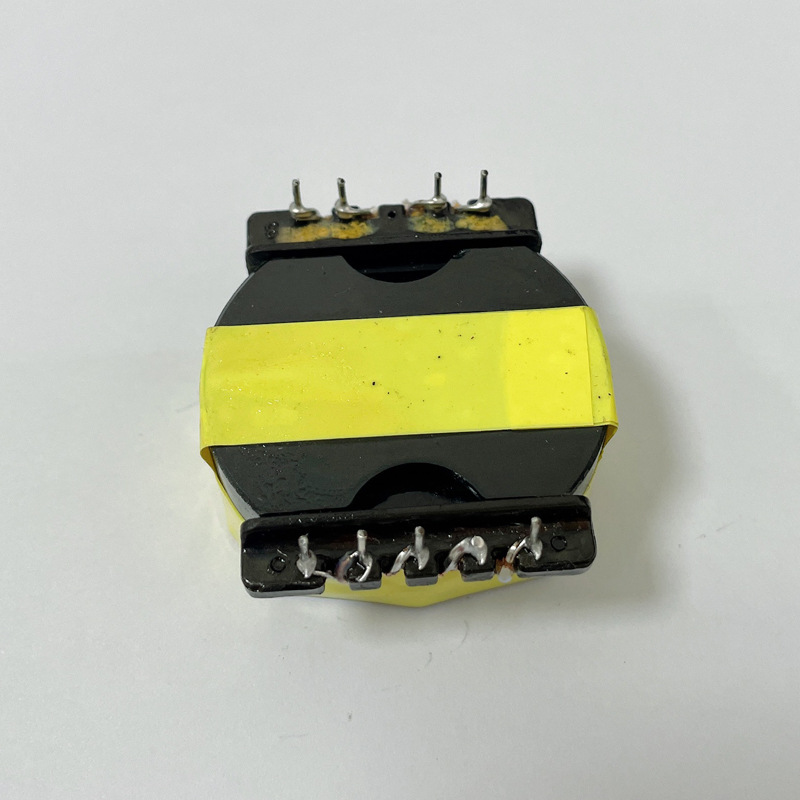

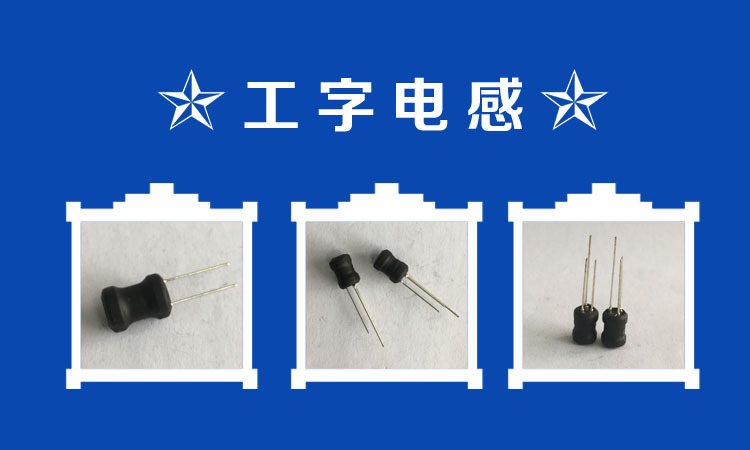

     我厂是专业生产厂家，可按客户要求（提供打样资料或者样品）定制高频变压器，工字电感，滤波器等产品。我厂可提供产品原材料的UL认证或SGS报告，产品符合环保安规要求。

    阿里店铺里标注的产品价格和属性仅供参考，详情请电话或旺旺咨询。工作时间周一至周六8：00-12：00，14：00-22：00

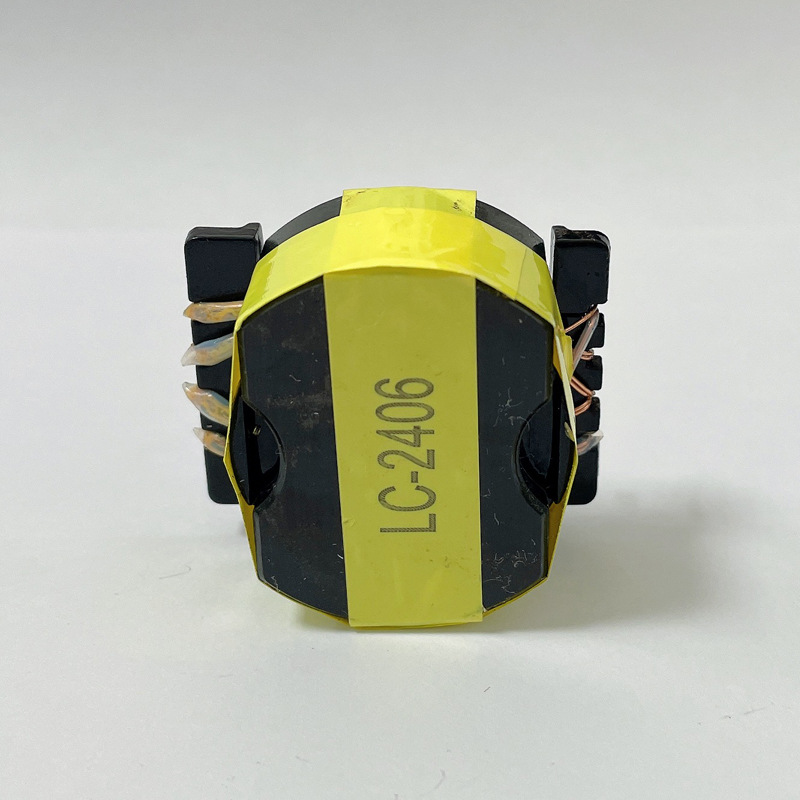

    高频变压器是作为开关电源最主要的组成部分,高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。它是工作频率超过中频的电源变压器，主要用于高频开关电源中作高频开关电源变压器。传送功率比较大的，工作频率比较低;传送功率比较小的，工作频率比较高。这样，既有工作频率的差别，又有传送功率的差别，工作频率不同档次的电源变压器设计方法不一样，也应当是不言而喻的。

工作原理：

    高频变压器是作为开关电源最主要的组成部分。开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

高频电源变压器产生电磁干扰的主要原因还有磁芯之间的吸力和绕组导线之间的斥力。这些力的变化频率与高频电源变压器的工作频率一致。因此，工作频率为100khz左右的高 频电源变压器，没有特殊原因是不会产生20khz以下音频噪声的。

设计原理：

    在高频变压器设计时，变压器的漏感和分布电容必须减至最小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初级电感量的1%～3%。

初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间，层与层之间，匝与匝之间磁通没有完全耦合而造成的。

分布电容----变压器绕组线匝之间，同一绕组的上、下层之间，不同绕组之间，绕组与屏蔽层之间形成的电容称为分布电容。

初级绕组----初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。

次级绕组----初级绕组绕完，要加绕(3～5)层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，符合绝缘耐压的要求。

偏压绕组----偏压绕组绕在初级和次级之间，还是绕在最外层，和开关电源的调整是根据次级电压还是初级电压进行有关。
