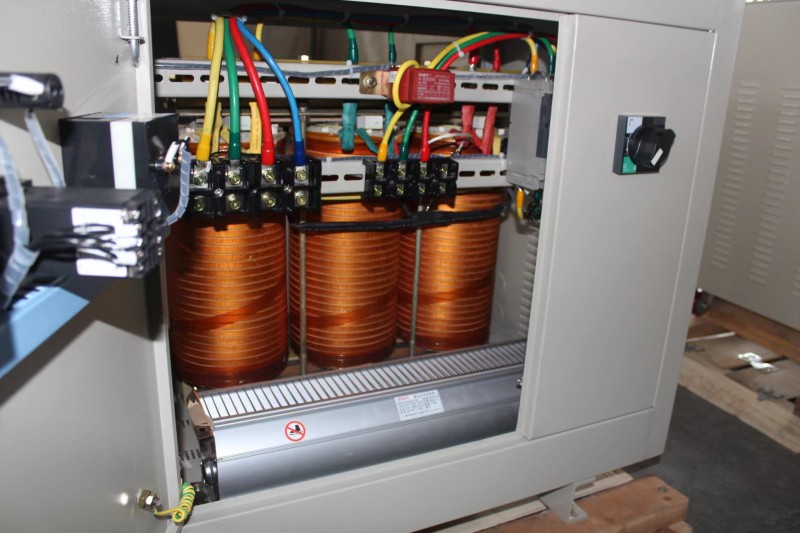

SBWJH补偿式稳压器电源技术规格书
1、产品概述：
SBW系列大功率补偿式电力稳压器，是我厂结合我国电网状况，为稳定设备交流电源电压而设计。当外界的供电网络电压波动或负载变化而造成电压波动时，均能自动保持输出电
压的稳定。本系列产品与其它型式稳压器相比具有容量大、效率高、无波形畸变、电压调节平稳等，
适用负载广泛，能承受瞬时超载，可长期连续工作，手动/自动随意切换，设有短路、过载、缺相保护等功能，同时具有体积小、重量轻、使用安装方便、运行可靠等优点。
SBW系列补偿式调压稳压电源是在常规SBW补偿式稳压器基础上采用外加辅助控制（精密线绕多圈
电位器调节），达到输出电压可调节、可稳定的目的。
2、产品工作环境要求：
使用场地：室内，无振动，颠簸，无严重影响稳压器绝缘的气体，蒸汽、化学沉积、灰尘、污垢及其它爆
炸和腐蚀性介质。
工作电源：三相五线AC360V-410V（用户实际），50/60HZ
工作环境温度：-30℃～+40℃
海拔高度：≤4000m
相对湿度：≤90%
3、产品规格及主要技术指标：
产品规格
|
序 |
型号规格 |
输出电压调 |
额定容量 |
额定电流 |
外形尺寸mm |
参考重量 |
含13%税单价 |
|
号 |
|
节范围 |
(KVA) |
(A) |
（宽*深*高） |
(Kg) |
|
|
|
|
|
|
|
|
|
|
|
1 |
SBW-KVA |
AC360V-400V设定380V |
|
|
|
|
|
|
|
铁芯真空浸漆，控制电路净化功能，频率隔离器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
装置电路净化功能，频率隔离器
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
输入电压 |
三相五线AC304V-456V |
|
|
|
|
输入 |
|
|
|
|
|
|
|
|
输入频率 |
50/60HZ |
||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输入线电压在AC360V-410V（用户实际）范围内、满足输出三相 |
|
|
|
|
|
|
输出电压调节范围 |
线电压 AC342V-388V 可调可稳； |
|
|
|
|
|
|
调压稳压方式：调压稳压手动自动方式液晶控制屏可任意切换 |
||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
稳压精度 |
线电压均值±2℅（±8V) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
响应时间 |
≤0.05s |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
稳定时间 |
≤1s（输入电压相对额定值阶跃变化10%） |
|
|
|
|
输出 |
|
|
|
|
|
|
|
|
波形失真 |
增量≤0.5% |
||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
效率 |
≥98℅ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三相不平衡度 |
不平衡增量≤0.5% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
延时输出 |
先稳压再输出（保护设备不受冲击） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
缺相 |
具备（自动切断输出） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过载 |
热保护：超过额定负载时，按反时限切断输出电源 |
|
|
|
|
|
|
|
|
|
|
|
|
保护 |
|
过流 |
断路器保护：超过额定输出电流时，按反时限切断输出电源 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
短路 |
断路器保护：瞬时切断输出 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
旁路 |
当调压稳压器故障或维修时，具备电源手动直通装置。 |
|
|
|
|
|
|
|
|
|
|
|
控制 操作 指示 |
控制 |
SBW-B型高精度控制板——集成比较逻辑控制电路 |
|||
|
|
|
|
||||
|
|
操作 |
具有手动升压、降压、市电、调压稳压（面板手动多圈电位器调 |
||||
|
|
节）、停止功能 |
|||||
|
|
|
|||||
|
|
|
|
||||
|
|
线电压、电流 |
具有九路单色蓝底液晶屏（LCD）显示：可显示三相输入线电压 UAB、 UBC、UCA，三相输出线电压 Uab、Ubc、Uca，稳压器工作电流 Ia、 Ib、Ic 真有效值。 通过表头右下角的按键→、←可切换显示内容 |
||||
|
|
||||||
|
|
||||||
|
|
||||||
|
|
||||||
|
|
||||||
|
|
||||||
|
|
||||||
|
|
||||||
|
|
工作状态 |
稳压状态/直通状态 |
||||
|
|
|
|
||||
|
|
异常 |
面板电源及稳压指示 + 内部故障指示 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作方式 |
具有稳压和市电两种工作方式 |
|
|
|
|
|
|
|
||
|
|
|
|
电压调整方式 |
补偿式可调可稳（三相统调） |
||
