| 电压等级 | 0.6/1KV |
|---|---|
| 绝缘材料 | 聚乙烯 |
| 类型 | 防火电缆 |
| 用途 | 电力电缆 |
| 线芯材质 | 铜 |
| 适用行业 | 电力行业 |
| 品牌 | 华伦 |
| 型号 | 防火电缆 |
| 外表材质 | 聚乙烯 |

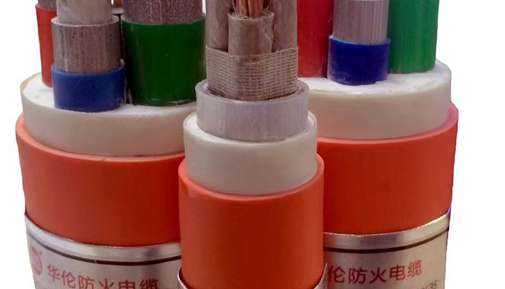

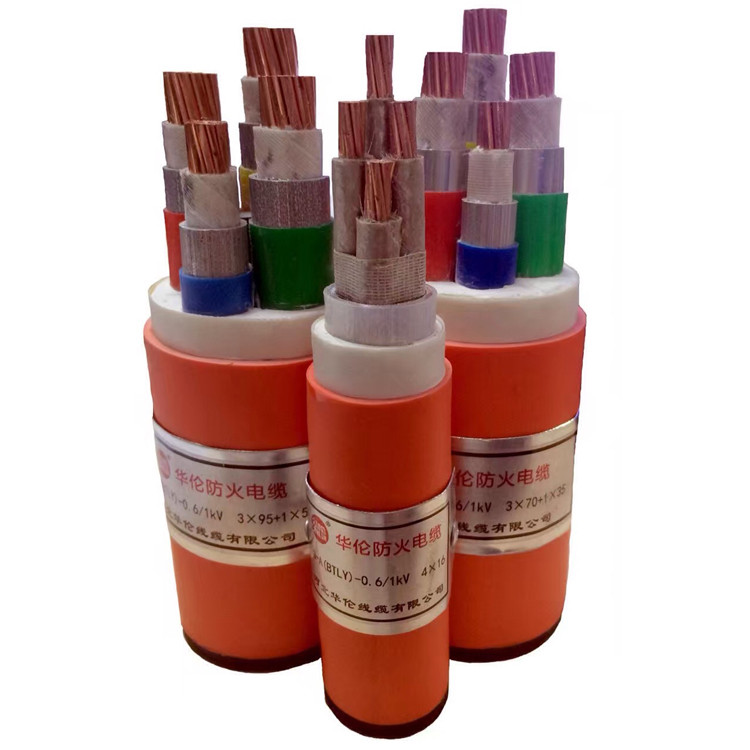

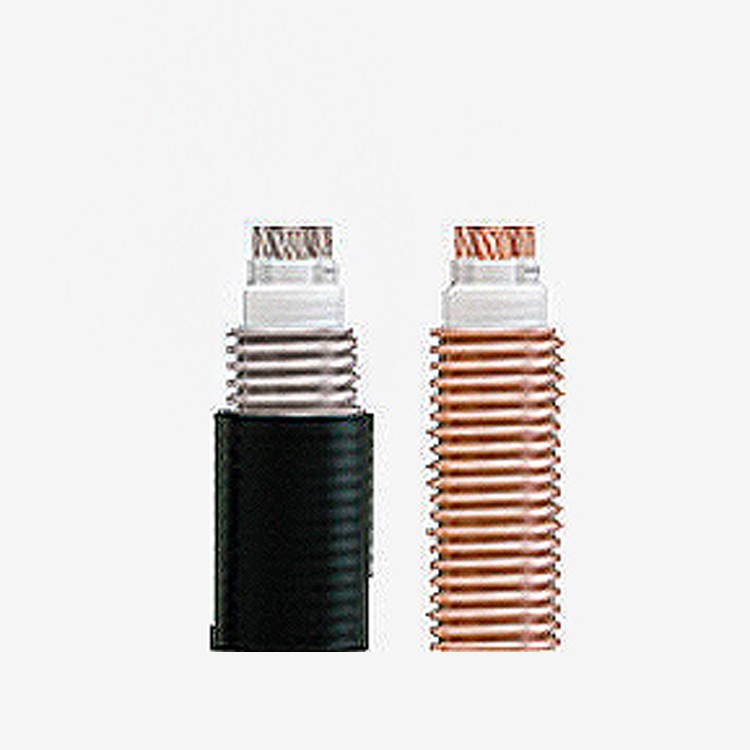

产品型号：FA-BTLHYZ/BTTW

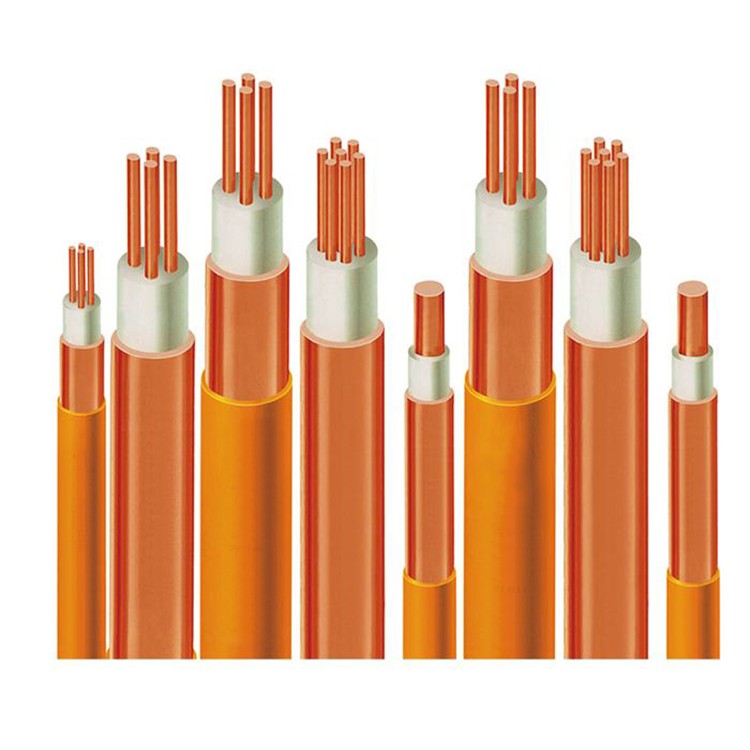

产品型号：BTLY/BTLV

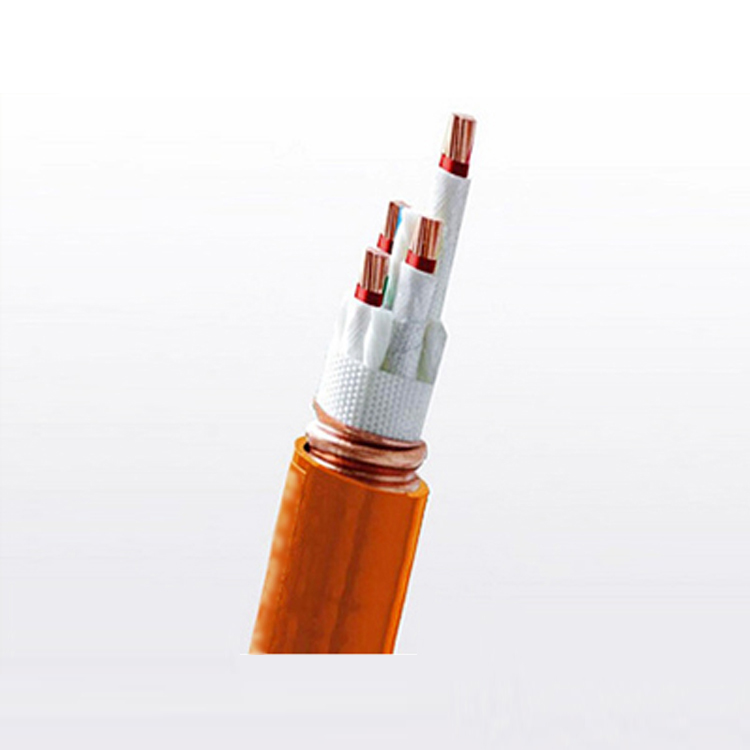

产品型号：FA-BTGYRZ
一、产品执行标准
Q/HL-2015-08
二、用途
适用于适用于工业装置、建筑物、构筑物及其附属设施配电用固定敷设具有较高防火、耐火要求的额定电压1kV（Um=1.2kV）电力电缆。
三、使用特性
1、额定电压U0/U:450/750V、0.6/1kV
2、长期使用工作温度：
1）YTTW型长期使用工作温度200℃，短时（90min）工作温度1000℃。
2）BTLY、BTLV型长期使用工作温度105℃，短时（90min）工作温度1000℃。
3）FA-BTGYRZ、FA-BTLHYZ型长期使用工作温度90℃，短时（90min）工作温度1000℃。
3、电缆的敷设温度：
1）具有聚氯乙烯护套、聚烯烃护套的电缆，安装时的环境温度不宜低于0℃。
2）YTTW型电缆敷设时低环境温度：固定敷设－60℃，非固定敷设－20℃。
4、电缆的运行弯曲半径
非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的的15倍。
5、其他特性
1）按GB12666.6
A. 类在火焰温度950℃中燃烧，相间及相与外护套之间施加750V电压，历时90min绝缘不损坏。
B. 类在火焰温度750-800℃中燃烧相间及相与护套之间施加750V电压，历时90min绝缘不损坏。
2）按英国BS6378标准，柔性防火电缆能满足以下要求：
A. 级650℃ 3h
B. 级750℃ 3h
C. 级950℃ 3h
S. 级950℃ 20min
绝缘不损坏。
3）安全性好，防火电缆能在火焰中正常供电，起动灭火设备，减少火灾损失，对人身安全也特别可靠，其铜护套是优良导体，是更好的接地PE线，且连续到电缆全长，大大提高了接地保护灵敏度与可靠性；
4）使用寿命长，无机绝缘材料耐温高，且不易老化，他的寿命比有机绝缘电缆高许多倍，在正常工作状态下，其寿命可以与建筑物等同；
5）柔性防火电缆的运输和安装包括安装配件近似于普通电缆，较简单；
6）经济性好，柔性防火电缆由于制作工艺先进，安装简单，在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。
一、导体结构及电阻
|
标称截面积 mm2 |
导体至少单线数量 |
20℃时直流电阻 Ω/km |
90℃时交流电阻 Ω/km |
105℃时交流电阻 Ω/km |
200℃时交流电阻 Ω/km |
||
| 圆形 | 紧压圆形 | 成型 | |||||
| 2.5 | 1 | — | — | 7.41 | 9.4485 | 9.8853 | 12.6518 |
| 4 | 1 | — | — | 4.61 | 5.8782 | 6.1500 | 7.8711 |
| 6 | 1 | — | — | 3.08 | 3.9273 | 4.1089 | 5.2588 |
| 10 | 7 | — | — | 1.83 | 2.3335 | 2.4414 | 3.1246 |
| 16 | 7 | 6 | — | 1.15 | 1.4665 | 1.5343 | 1.9636 |
| 25 | 7 | 6 | 6 | 0.727 | 0.9271 | 0.9700 | 1.2414 |
| 35 | 7 | 6 | 6 | 0.524 | 0.6684 | 0.6993 | 0.8949 |
| 50 | 19 | 6 | 6 | 0.387 | 0.4937 | 0.5166 | 0.6610 |
| 70 | 19 | 12 | 12 | 0.268 | 0.3421 | 0.3580 | 0.4579 |
| 95 | 19 | 15 | 15 | 0.193 | 0.2467 | 0.2581 | 0.3300 |
| 120 | 37 | 18 | 18 | 0.153 | 0.1958 | 0.2050 | 0.2619 |
| 150 | 37 | 18 | 18 | 0.124 | 0.1591 | 0.1665 | 0.2125 |
| 185 | 37 | 30 | 30 | 0.0991 | 0.1276 | 0.1335 | 0.1702 |
| 240 | 37 | 34 | 34 | 0.0754 | 0.0978 | 0.1024 | 0.1301 |
| 300 | 61 | 34 | 34 | 0.0601 | 0.0788 | 0.0824 | 0.1044 |
| 400 | 61 | 53 | 53 | 0.0470 | 0.0628 | 0.0656 | 0.0825 |
二、导体短路电流
|
导体截面 mm2 |
铜导体短路电流（kA） | |||||||||
| 短路时间1S | 短路时间3S | |||||||||
| 短路起始温度℃ | 短路起始温度℃ | |||||||||
| 35 | 50 | 65 | 80 | 90 | 35 | 50 | 65 | 80 | 90 | |
1、产品结构特点：

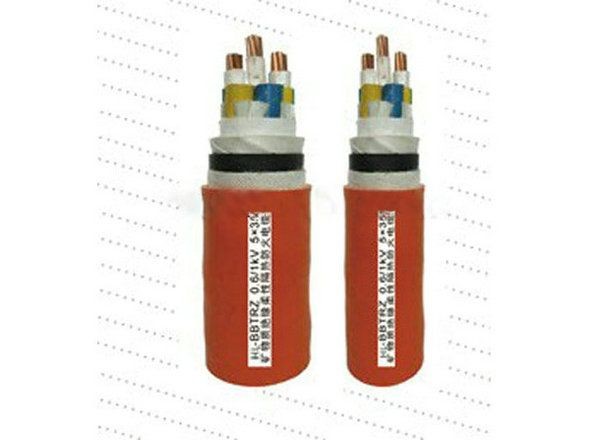

HL-BBTRZ主要是遵循英国BS6387标准，满足特一级建筑的消防要求，即在火灾条件下具备180分钟不间断供电、抗喷淋、抗撞击的性能。 HL-BBTRZ柔性矿物绝缘防火电缆，不仅秉承了BTTZ电缆的防火、大载流量特性，同时对BTTZ电缆结构上的先天不足做了重大改进，被普遍认为是刚性矿物电缆的升级换代产品。 HL-BBTRZ柔性矿物绝缘防火电缆在材料研究上实现了质的突破，使得其在电性能、安全性、节能性、易施工性、经济性等方面均具备更多优势。2、产品特性分析： 1、耐火性能：①950℃火焰下持续通电180min下不击穿（C），②650℃15min后承受15min的水喷淋不击穿（W），③950℃火焰下承受15min的敲击振动而不击穿（Z）。 2、无中间接头：矿物绝缘柔性耐火电缆可根据用户的要求定长生产、无需中间接头，减少接头的成本，提高电缆的稳定性。 3、覆盖范围广：矿物绝缘柔性耐火电缆长度可根据用户需要，整根无接头整盘交货，几乎可以涵盖电力电缆和控制电缆等各种规格电缆的需求。 4、电压等级：矿物绝缘柔性耐火电缆的电压等级可以达到0.6/1kV，而普通的BTT电缆高为750V。 5、柔软性：矿物绝缘柔性耐火电缆采用绞合导体，护套采用非金属材料，使电缆更加柔性而且重量轻。 6、安装方便：由于矿物绝缘柔性耐火电缆与传统电缆生产技术相结合，使电缆的安装敷设更加方便，避免了矿物绝缘电缆（BTTZ）经常遇到的接线终端问题。 7、线损小、截流量高：对于相同截面的电缆而言，矿物绝缘柔性耐火电缆要比其它类型的电缆传输电流较高，可以承受相当的过载，若额定电流相同，则线损比其他电缆小。 8、节能环保：矿物绝缘柔性耐火电缆线芯工作温度低于其他类型的电缆，因此在工作中线路损损低，减少能源浪费，而电缆的材料为无机型，可以达到环保的要求。 9、防爆性能：电缆中高度压实的绝缘材料及无中间接头可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而适用于危险的地方和各种防爆设备、器材的连线。 10、防辐射、安全性高：矿物绝缘柔性耐火电缆中应用的无机材料，耐辐射，可保证电缆具有稳定性，寿命长，耐久性等特点。 11、超阻燃性：矿物绝缘柔性耐火电缆具有超阻燃性，一般阻燃电缆结构设计中大的差异是具有无机金属水合物如氢氧化铝、氢氧化镁代替传统的聚丙烯绳或玻璃纤维，金属水合物在火焰下转化成金属氧化物和水，不但降低了被燃烧电缆的温度而且其残存物致密的包裹在绝缘线芯外，使其无法参加热氧反应，故即使敷设中此类电缆的容量超过28 L/m将瞬间自熄（其碳化标准由2.5m缩减至1.0m以下）。
