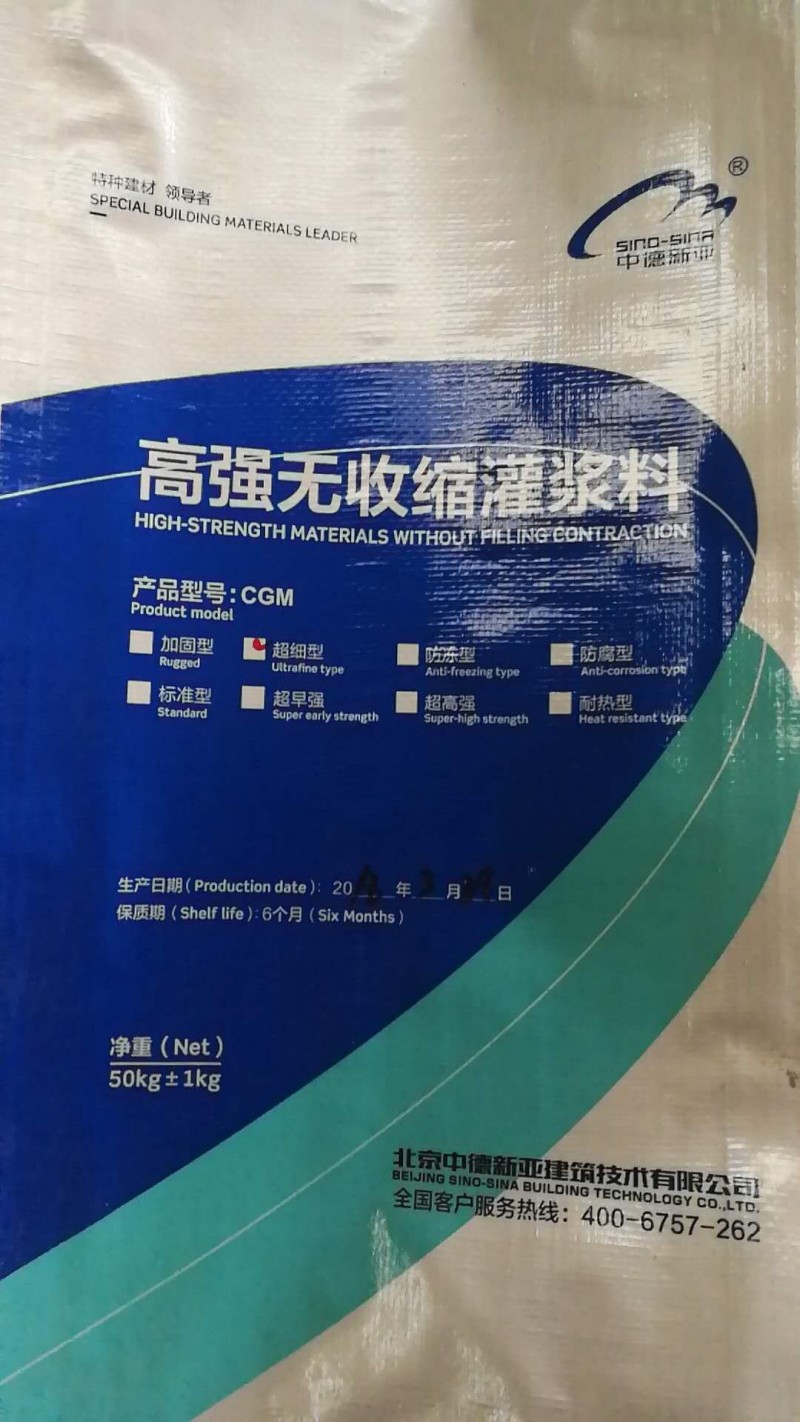

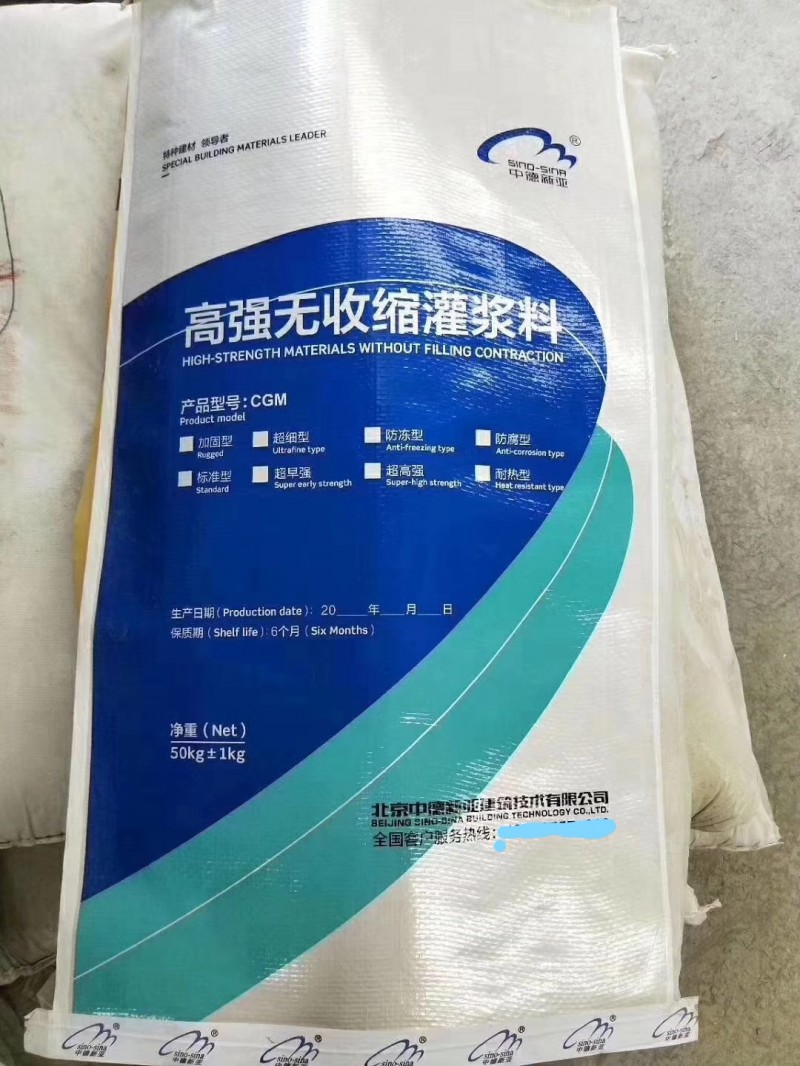

CGM高强无收缩灌浆料
|
一、产品特点 |
1、 早强、高强、设备安装完毕一天即可运行生产
2、 高流态、不泌水、防锈蚀
3、 复合膨胀双重效应
4、 按正确的灌浆施工工艺能达到90%的有效承载面（EBA）
|
二、产品性能指标 |
CGM高强无收缩灌浆料主要性能指标（表一）
GB/T50448-2008《水泥基灌浆材料应用技术规范》
|
产品型号 |
CGM-380 |
CGM-340 |
CGM-300 |
CGM-270 |
||||||||
|
流动度 (mm) |
初始值 |
≥380 |
≥340 |
≥300 |
≥270* |
≥650** |
||||||
|
30min 保留值 |
≥340 |
≥310 |
≥260 |
≥240* |
≥550** |
|||||||
|
竖向膨胀率 (%) |
3h |
0.1~3.5 |
||||||||||
|
24h与3h的 膨胀值之差 |
0.02~0.5 |
|||||||||||
|
产品特性 |
标准型 |
超早强 |
防冻型 |
防腐型 |
钢纤维 |
耐热型 |
超高强 |
|||||
|
抗压强度 （MPa) |
4h |
|
≥20.0 |
|
|
|
|
|
||||
|
1d |
≥20.0 |
≥30.0 |
≥10.0 |
≥20.0 |
≥20.0 |
≥30.0 |
≥30.0 |
|||||
|
3d |
≥40.0 |
≥40.0 |
≥15.0 |
≥40.0 |
≥40.0 |
≥50.0 |
≥50.0 |
|||||
|
28d |
≥60.0 |
≥60.0 |
≥60.0 |
≥60.0 |
≥60.0 |
≥80.0 |
≥80.0 |
|||||
|
对钢筋有无锈蚀作用 |
无 |
|||||||||||
|
泌水率 (%) |
0 |
|||||||||||
l *表示坍落度数值，**表示坍落扩展度数值；
l 可根据工程需要选择相应特性的CGM高强无收缩灌浆料系列产品；
l 防冻型抗压强度是在-10℃测的；
l 防腐型适用于沿海港口、盐田、盐渍侵蚀严重地区的设备基础，钢结构柱脚基础的二次灌浆。满足JC/T1011-2006《混凝土抗盐类侵蚀防腐剂》，GB/T18736-2002《高强高性能混凝土用矿物外加剂》等标准。
l 以上数据在标准实验室控制条件下测的；
l 单位用量：约2200kg～2400kg/ m3 ；
一： 用于冬期施工的CGM高强无收缩灌浆料应符合表一和表二规定。
用于冬期施工时的CGM防冻型高强无收缩灌浆料性能指标（表二）
|
规定温度 (℃) |
抗压强度比 （%） |
||
|
R-7 |
R-7+28 |
R-7+56 |
|
|
－5 |
≥20 |
≥80 |
≥90 |
|
－10 |
≥12 |
||
注:1 R-7表示负温养护7天的试件抗压强度值与标准养护28天的试件抗压强度 值的比值；
2 R-7+28、R-7+56分别表示负温养护7天转标准养护28天和负温养护7天转标准养护56天的试件抗压强度值与标准养护28天的试件抗压强度值的比值。
3 施工时温度可比规定温度低5℃。
二：用于高温环境的高强无收缩灌浆料性能应符合表一和表三规定。
CGM耐热型高强无收缩灌浆料耐热性能指标（表三）
|
使用环境温度（℃） |
抗压强度比 （％） |
热震性（20次） |
||
|
200~500 |
≥100 |
1）试件表面无脱落 2）热震后的试件浸水端抗压强度与试件标准养护28d的抗压强度比（%）≥90 |
||
|
|
三、应用范围 |
|
||
|
应用范围 |
CGM灌浆料系列产品 |
|||||
|
|
CGM-380 |
CGM-340 |
CGM-300 |
CGM-270 |
|
|
|

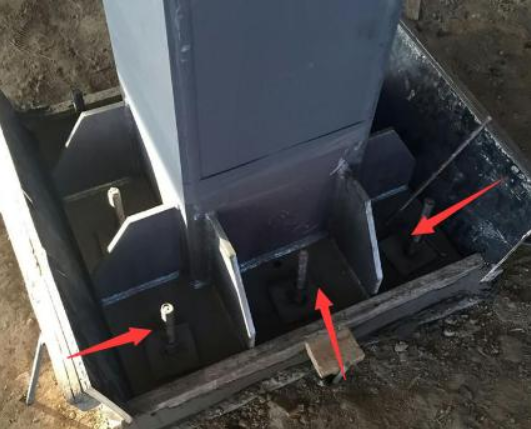

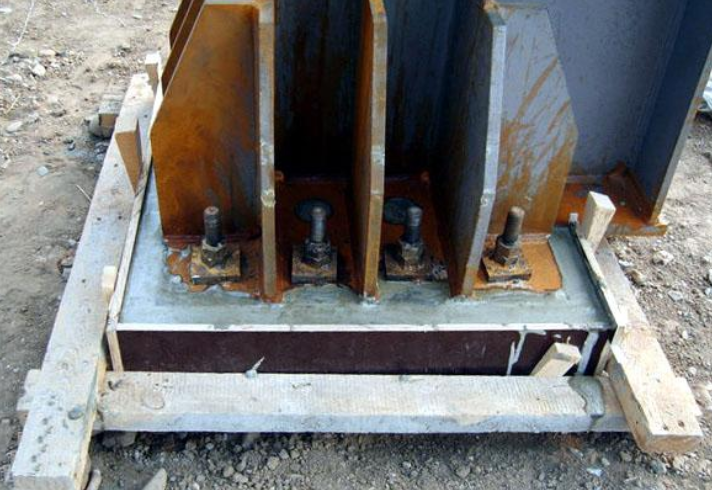

设备基础及钢结构柱脚底板二次灌浆 |
★ |
★ |
★ |
★ |
|
|
|
地脚螺栓锚固灌浆 |
|
★ |
★ |
★ |
|
|
|
钢结构柱及混凝土柱杯口灌浆 |
|
|
|
★ |
|
|
|
混凝土结构改造和加固 |
★ |
★ |
|
★ |
|
|
|
后张预应力混凝土结构孔道灌浆 |
★ |
|
|
|
|
|
|
冬期施工灌浆 |
|
★ |
★ |
★ |
|
|
|
高温环境应用灌浆料 |
|
|
★ |
|
|
|
|
受腐蚀的设备基础 |
|
|
★ |
|
|
|
|
防爆抗震构筑物、重型机械基础 |
|
|
★ |
|
|
|
地脚螺栓锚固用CGM高强无收缩灌浆料的选择：
|
螺栓表面与孔壁的净间距（mm） |
水泥基灌浆材料类别 |
|
15~50 |
CGM-340、CGM-300 |
|
50~100 |
CGM-300、CGM-270 |
|
>100 |
CGM-270 |
二次灌浆用CGM高强无收缩灌浆料的选择：
|
灌浆层厚度（mm） |
水泥基灌浆材料类别 |
|
5~50 |
CGM-380 |
|
20~100 |
CGM-340 |
|
80~200 |
CGM-300 |
|
>200 |
CGM-270 |
